光学微电子净化工程

详细介绍

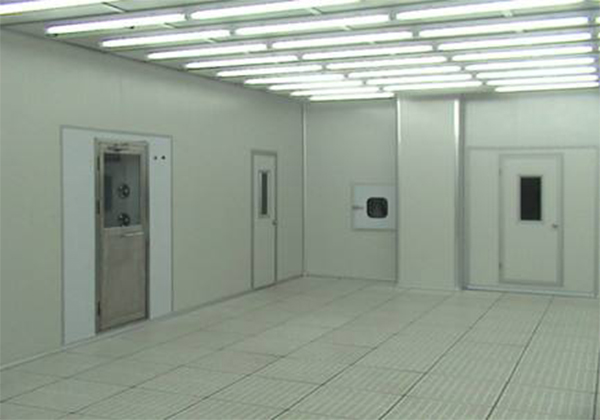

光学微电子净化工程之定义为将一定空间范围内之空气中的微尘粒子、有害空气、细菌等之污染物排除，并将室内之温湿度、洁净度、室内压力、气流速度与气流分布、噪音震动及照明、静电控制在某一需求范围内，而所给于特别设计之密闭空间。

光学微电子净化工程亦名无尘室或清净室，目前已是半导体、精密制造、液晶制造、光学制造、线路板制造和生物化学、医药、食品制造等行业不可或缺的重要设施。近几年来，由于技术之创新发展，对于产品的高精密度化、细小型化之需求更为迫切，如超大型积体电路之研究制造，已成为世界各国在科技发展上很重视的项目。

光学微电子净化工程

光学微电子净化工程具有重大意义。

在光学领域，纯净的环境对于高精度光学元件的制造至关重要。微小的尘埃颗粒或污染物都可能影响光学性能，导致成像模糊、光线散射等问题。净化工程通过严格的空气过滤、温湿度控制等手段，确保生产环境中几乎无杂质，从而保障光学元件的质量和精度。

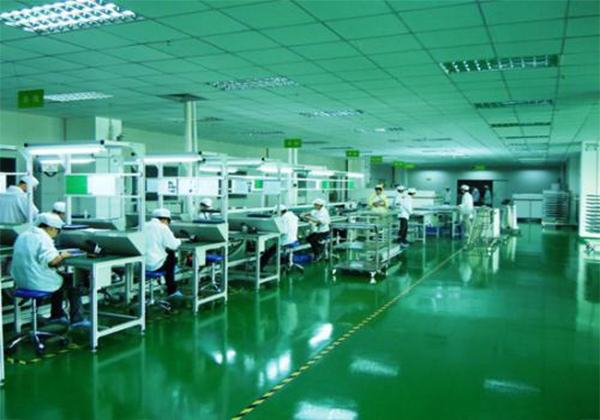

在微电子行业，芯片等微小电子元件的制造需要极高的洁净度。即使是纳米级的颗粒都可能造成电路短路或损坏。净化工程营造的超净环境能有效防止杂质侵入，保证微电子器件的可靠性和稳定性。同时，适宜的温湿度和静电控制也有助于提高生产效率和产品良率。

所属分类：光学微电子净化工程
